Наименование: Технология IronLogic-защищённый


minus "Технология IronLogic-защищённый":

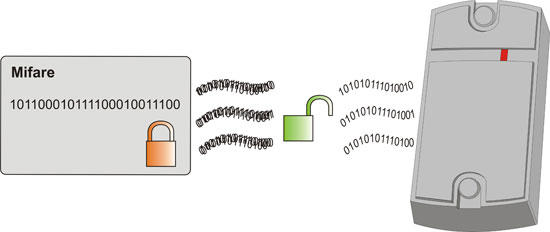

Технология “IronLogic-защищённый” предназначена для защиты несанкционированного копирования ключей и несогласованного обслуживания СКУД. Защита от копирования и несогласованного обслуживания основывается на предварительной инициализации считываталей и идентификаторов одним и тем же секретным кодом. В качестве хранителя секретного кода используется Карта Объекта Iron Logic.

plus 1. Состав и назначение:
Состав:
1. Считыватели СP-Z 2 MF накладной /  CP-Z 2 MF / Matrix-II MF-I / Matrix-III MF-I.
2. Настольный адаптер Z-2 USB MF для инициализации ключей.
3. Карта объекта Ironlogic 1+2 содержит набор секретных паролей для шифрования считывателей и ключей.
4. Карточки/Брелки/Браслеты, Mifare 1K
5. Любой автономный или сетевой контроллер.

Назначение:
Основным элементом системы являются настенные считыватели СP-Z 2 MF накладной /  CP-Z 2 MF / Matrix-II MF-I / Matrix-III MF-I,
которые могут работать в режим “IronLogic-защищённый”. В этом режиме настенный считыватель будет работать только с ключами, прошитыми секретным паролем. Секретный пароль находиться в Карте Объекта Iron Logic 1+2. Необходимо перенести секретный пароль из «Карты объекта» в настольный адаптер Z-2 USB MF, настенный считыватель и ключи. После раздачи секретного пароля настенный считыватель будет читать только те ключи, в которых будет записан такой же секретный пароль. Все другие ключи считыватель будет игнорировать. Не имея Карты Объекта Iron Logic 1+2, невозможно будет добавить на ваш объект новый считыватели и новые ключи прохода. Именно это обеспечивает защиту объекта от использования несанкционированных карт и оборудования. Ключ с записанным секретным паролем нельзя скопировать или сделать дубликат. Процедура записи секретного пароля в ключи прохода очень проста и не требует никакого программного обеспечения (необходимо только питания по проводу USB ).


plus 3. Инструкция по программированию:
Запись/удаление секретного пароля в/из настольный адаптер Z-2 USB MF:
Настольный адаптер Z-2 USB MF прошить специальной прошивкой.После успешной прошивки, при подачи питания светодиод Z-2 USB-MF мигает красным цветом. Поднести Карту Объекта Iron Logic к Z-2 USB MF, светодиод прекратит мигать, и будет гореть постоянно красным цветом. Запись секретного пароля из Карты Объекта Iron Logic в Z-2 USB MF прошла успешно. Z-2 USB MF будет хранить секретный пароль в своей памяти, до тех пор пока есть питание. Как только вы отключите USB питание от Z-2 USB MF, секретный пароль удалиться из памяти Z-2 USB MF.

Запись секретного пароля в ключи прохода:
*Условие: создание ключей возможно только после записи секретного пароля из карты объекта в Z-2 USB MF.
Положите ключ прохода c чипом Mifare 1K на настольный адаптер Z-2 USB MF. Красный цвет светодиода Z-2 USB MF погаснет, затем загорится зелёный цвет, сигнализируя о том, что запись секретного пароля в ключ прохода прошла успешно. Если светодиод Z-2 USB MF все время горит жёлтым цветом - это значит, что по какой-то причине ключ не может быть записан секретным паролем.

Запись секретного пароля в настенный считыватель:
Запись секретного пароля в настенный считыватель производится с помощью Карты Объекта Iron Logic 1+2 (ранее поднесенной к Z-2 USB MF). Для включения режима защищенный и записи секретного пароля в настенный считыватель необходимо проделать следующие операции: - выключите питание считывателя - соедините Data 0 и внешнее управление LED –Red считывателя - включите питание считывателя, светодиод горит красным цветом. - поднесите карту объекта IronLogic к настенному считывателю (ранее поднесенной к Z-2 USB MF) - светодиод 2 раза мигает с паузой, далее загорается постоянный красный светодиод (секретный пароль записан в настенный считыватель) - если считыватель уже стоит в режиме “Защищённый” и делается повторная попытка установить данный режим для считывателя, то светодиод часто мигает несколько раз - выключить питание на считывателе - Data 0 и внешнее управление LED –Red разомкнуть - подключить считыватель к контроллеру согласно инструкции.

Удаление секретного пароля из настенного считывателя:
Удаление секретного пароля из настенного считывателя производится с помощью Карты Объекта Iron Logic 1+2 ( с помощью которой устанавливался режим “Защищённый” для данного считывателя. Для удаления секретного пароля из настенного считывателя необходимо проделать следующие операции: - выключить питание, - отсоединить провода от контроллера( если собрана такая схема подключения) - соедините Data 1 и внешнее управление LED –Red считывателя - подать питание на считыватель - поднести к считывателю карту “Объекта IronLogic” ( ту же карту , с помощью которой устанавливался режим “Защищённый” для данного считывателя) - светодиод 2 раза мигает с паузой, далее загорается постоянный красный светодиод (считыватель переведён в режим “Открытый”). - если считыватель уже стоит в режиме “Открытый” и делается повторная попытка установить данный режим для считывателя, то светодиод часто мигает несколько раз - выключить питание - Data 1 и внешнее управление LED –Red разомкнуть - собрать схему подключения к контроллеру.

*Видео-инструкция по программированию режима IronLogic-защищенный на примере считывателя СP-Z2 MF врезной

plus 4. Примеры применения:
1.Жилой многоквартирный дом с придомовой территорией:



Дано: 3 подъезда многоквартирного дома, 1 въезд в общий гараж (парковка), 1 общая калитка на придомовой территории.
Задачи: Защита ключей прохода от копирования -Защита от несанкционированного добавления ключей прохода в память контроллеров СКУД -Разграничение прав доступа жильцов из разных подъездов -Добавление/создание новых ключей прохода удаленно, без выезда на объект
Решение: Сначала необходимо составить матрицу всех возможных маршрутов на нашем объекте. Матрица маршрутов на нашем объекте это: 3 подъезда, 1 гараж, 1 общая калитка будет выглядеть так:

В матрице маршрутов знаком + мы отметили точки прохода куда мы разрешаем ходить электронному ключу данного маршрута. Например: ключу маршрута №4 разрешено открывать следующие двери: калитка общая, подъезд №1 и гараж и нет доступа к подъезду №2 и №3.
Теперь давайте немного изменим нашу матрицу маршрутов, и заменим слово маршрут на карту объекта. Получим новый вид матрицы:

Теперь в матрице знаком + отметили точки прохода куда мы разрешаем ходить ключу прохода, который был прошит секретным паролем из карты объекта. Например: ключу прохода от карты объекта №4 разрешено открывать следующие двери: калитка общая, подъезд №1, гараж и нет доступа к подъезду №2, №3. Или перефразируем по другому, если мы хотим создать ключ прохода который бы имел права доступа равные маршруту №4 нашей матрицы, мы прошиваем этот ключ прохода картой объекта №4.
Используя матрицу маршрутов, мы можем составить план закрытия настенных считывателей секретными паролями из карт объекта. Ниже пример закрытия настенного считывателя подъезда №2. Согласно нашей матрице мы должны добавить в считыватель подъезда №2 следующие карты объекта: карта объекта №2, №5 и №7.

В считыватели IronLogic поддерживающие технологию IronLogic защищенный, можно добавлять до 10 разных карт объекта в один считыватель. Это Вам позволит применять данную технологию на объектах с большим количеством точек прохода. Так же если перевести контроллеры СКУД в режим «автосбора» ключей, то можно выдавать новые ключи прохода, не выезжая на объект, достаточно будет записать в ключ прохода, се?Ûретный пароль с карты объекта.

plus 5. Часто задаваемые вопросы:
Вопрос: В конверте карта объекта Ironlogic 1+2 лежит 2шт. брелка и 1шт. карта. Зачем?
Ответ: 2шт. брелка и 1шт. карта являются одинаковыми копиями(дубликатами) друг друга. На случай если вы потеряли 1шт., у Вас будет запасной носитель с секретным паролем.
-----------------------------------------------------------------------------------------------------------------------
Вопрос: Можно ли переписать ключ прохода другим секретным паролем из другого комплекта карта объекта Ironlogic 1+2 ?
Ответ: Нет нельзя. Ключ прохода можно записать секретным паролем только один раз.
-----------------------------------------------------------------------------------------------------------------------
Вопрос: Можно ли переписать настенный считыватель другим секретным паролем из другого комплекта карта объекта Ironlogic 1+2 ?
Ответ: Да можно. Для этого нужно иметь карту объекта, из которой был записан секретный пароль в настенный считыватель. Так же новая версия прошивки для настенного считывателя позволяет записывать в один настенный считыватель до 10 шт. разных карт объекта(секретных паролей), что дает дополнительный функционал для закрытия больших объектов с разными правами доступа у пользователей.
-----------------------------------------------------------------------------------------------------------------------
