№ 20 - Z-5R, Matrix-III (мод. RD-All), эл.мех.

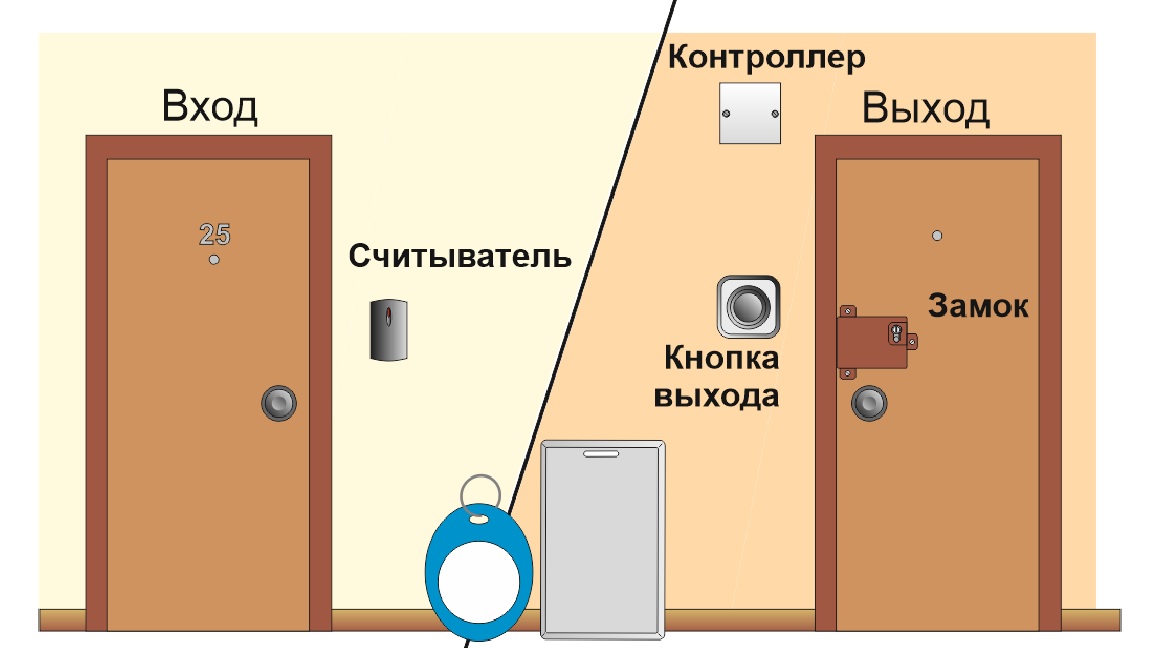

Автономный контроль доступа. Обычно используется для размещения внутри помещения. Применяется для закрытия помещения в общем коридоре. Считыватель карт Em-Marine, Mifare, HID ProxCard II - Matrix-III (мод. RD-All), подключение по iButton, электромеханический замок, кнопка выхода.
Состав:
- Диод защитный: 1N5400
- Карточка: IL-06M
- Карточка: IL-06E
- Кнопка выхода: ST-EX010
- Контроллер: Z-5R
- Самовосстанавливающийся предохранитель: MF-R010
- Считыватель: Matrix-III (мод. RD-All)
- Шина питания: Wago 222-415
- Электрозамок импульсный: ПОЛИС 11М
Описание
Вход по картам. Выход по кнопке. Метки Em-Marine 125 кГц, Mifare 13,56 МГц. Импульсный замок. Открывается коротким (менее 1 секунды) импульсом и остается открытым до тех пор, пока дверь не будет открыта и закрыта снова. Не допускает длительную подачу открывающего сигнала. Перед подключением необходимо установить перемычку в положение электромеханического замка и установить длительность открытия замка меньше одной секунды. Программирование перемычками и мастер-ключом.

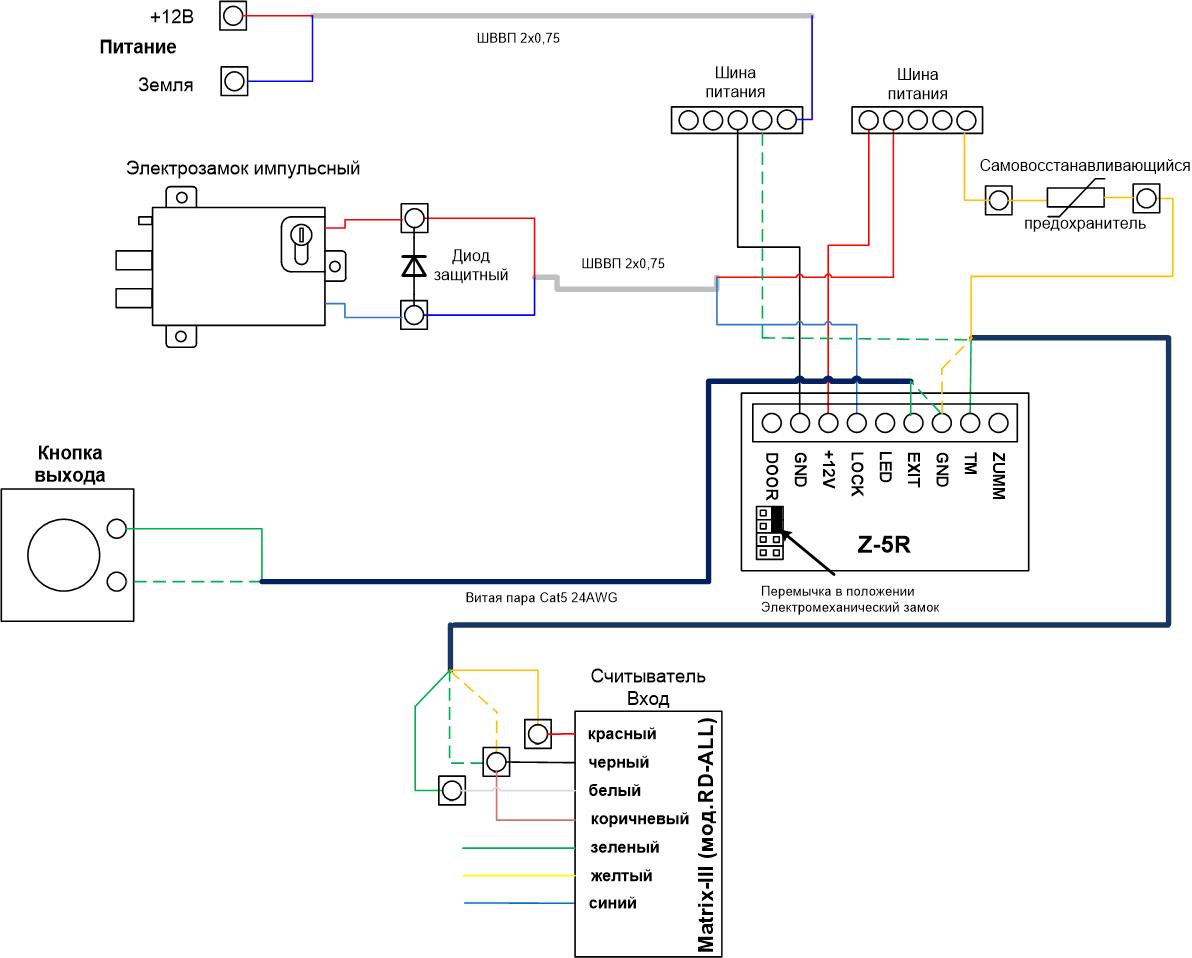

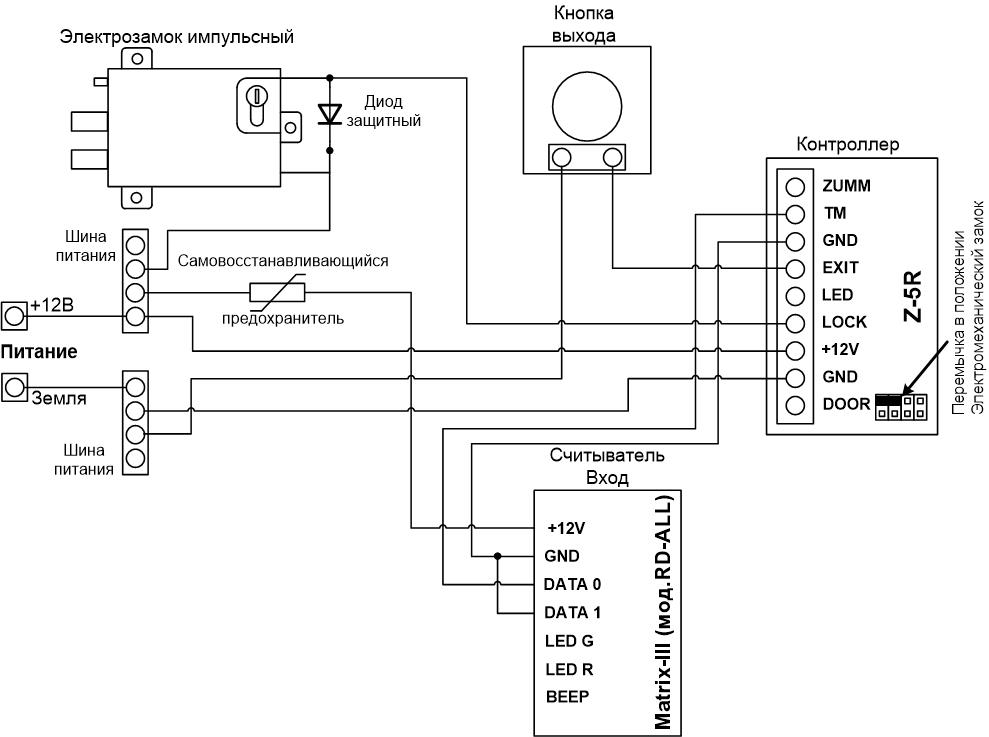

Схемы
